振弦式數據采集儀--大壩數據采集儀MCU
振弦式數據采集儀--大壩數據采集儀MCU
1. 產品概述：

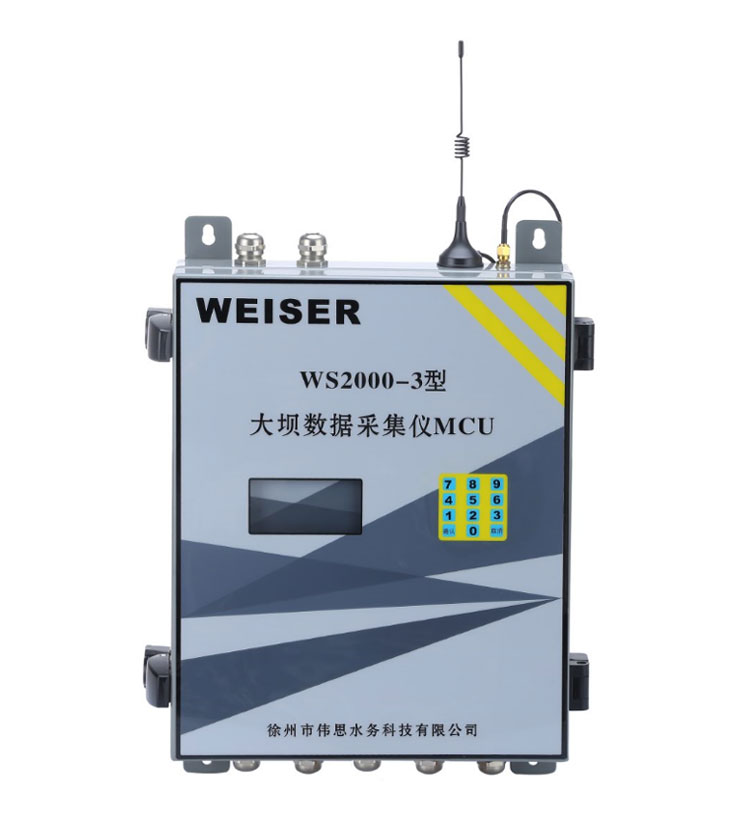

WS2000-3 型大壩數據采集儀MCU（振弦式）適用于單臺或多臺組網自動采集振弦式傳感器信號，其測量精度高、功能齊全、抗干擾能力強. 該采集儀測量單元有分布式網絡化測量、測量數據存貯、自動間隔測量、計算機通訊、越限報警、測量數據管理、測量成果輸出、附設讀數儀人工比測等功能。
2. 工作原理：
WS2000-3 型大壩數據采集儀MCU（振弦式）測量單元為5V掃頻激勵工作方式，掃頻激勵范圍為400～4500Hz 。測量時應選擇適合傳感器的激勵類型，這樣會使傳感器的測值更穩定。在工地現場干擾源較多或傳感器測值出現不穩、測讀困難時，應根據傳感器特性正確設定激勵類型，否則會影響測值的準確性。測量單元提供了三種激勵類型方式，三種方式的激勵能量雖不一樣，但測出的讀數值應一樣。A. 用于通頻段，B. 用于低頻段(＜2200 Hz)，C. 用于高頻段(＞2200Hz)。
3. 規格及主要技術參數：
|
規格型號 |
WS2000-3-1 |
WS2000-3-4 |
WS2000-3-8 |
WS2000-3-16 |
WS2000-3-32 |
|
|
頻率 |
頻率掃頻范圍 |
400~5000Hz |
||||
|
頻率測量分辨率 |
≤0.1Hz |
|||||
|
性能參數 |
振弦測量時間 |
<2s |
||||
|
電阻溫度計類型 |
3K 電阻 |
|||||
|
電阻溫度計電阻 測量范圍 |
200Ω~200KΩ |
|||||
|
電阻溫度計溫度 測量范圍 |
-50℃~+100℃ |
|||||
|
電阻溫度計測量 時間 |
<1s |
|||||
|
電阻溫度計測量準確率 |
±1℃ |
|||||
|
工作溫度 |
-20～+75℃ |
|||||
|
工作電源 |
9~28VDC |
|||||
|
工作平均電流mA |
<100mA(12V) |
|||||
